Grundfos čerpadlo obehové UPS 50-60/4F B PN6/10 1x230 - 240V 50Hz 96402038

Popis

Grundfos čerpadlo obehové UPS 50-60/4F B PN6/10 1x230 - 240V 50Hz 96402038

UPS 50-60/4 F B
Čerpadlo je v prevedení so zapuzdreným rotorom , tj čerpadlo a motor tvoria kompaktnú jednotku bez hriadeľovej upchávky , vybavenú iba dvoma tesniacimi krúžkami .

Ložiská sú mazané čerpanou kvapalinou .
Aby sa predišlo problémom spojeným s likvidáciou
výrobku , bolo pri výrobe použité čo najmenej
druhov materiálu .

Charakteristika čerpadla :
- 3 motor
- Keramická radiálne ložiská
- Grafitová axiálne ložiská
- Nerezocelová izolačná membrána rotora
- Teleso statora z hliníkovej zliatiny
- Teleso čerpadla z Bronz
- Stator so zabudovaným termospínačom

Motor je 1 - fázový motor .

Čerpadlá sa dodávajú vrátane štandardného
modulu umiestneného vo svorkovnici .

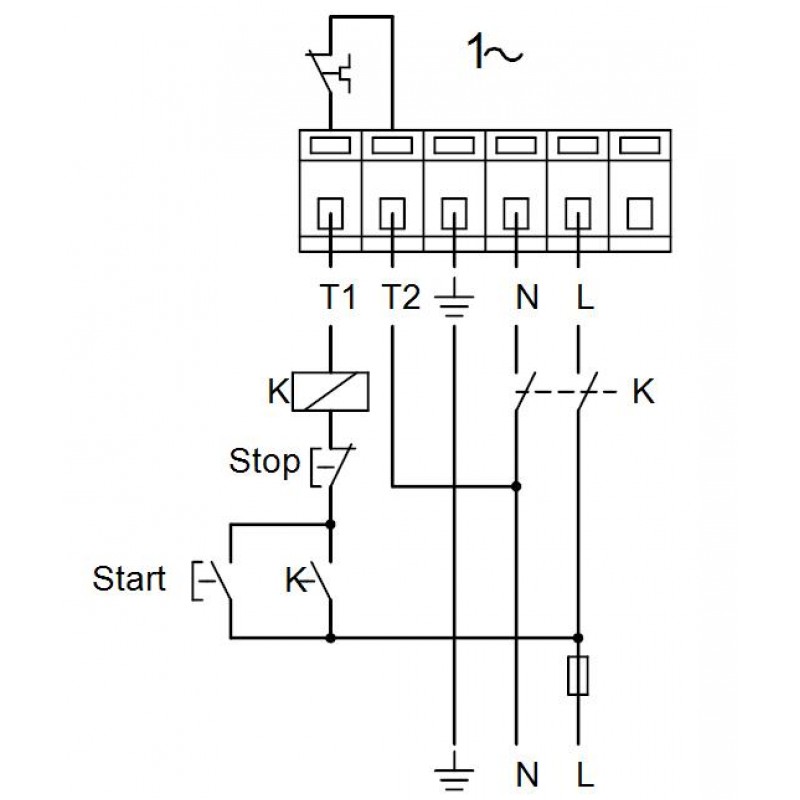

Štandardný modul musí byť pripojený na elektr .
sieťovú prípojku cez externý stykač .

Techn . :
Počet otáčok : 3
Max . dopravná výška : 60 dm
Schváli. značky na typovom štítku : CE , TSE , GOST2

materiály :
Teleso čerpadla : Bronz
DIN W.-Nr. 2.1176.01
ASTM B - 271
Obežné koleso : Nehrdzavejúca oceľ
DIN W.-Nr. 1.4301
AISI 304

inštalácie:
Rozsah okolitej teploty : 0 .. 40 ° C
Max . prevádzkový tlak : 10 bar
Štandardná príruba : DIN
Potrubné prípojka : DN 50
PN pre potrubné prípojku : PN 6 / PN 10
Vzdialenosť medzi sacím a výtlačným hrdlom : 280 mm

kvapalina :
Čerpaná kvapalina : Voda
Rozsah teploty kvapaliny : -10 .. 120 ° C
Teplota kvapaliny : 20 ° C
Hustota : 998.2 kg/m3

Elektrické údaje :
Počet pólov : 4
Príkon pre otáčkový stupeň 1 : 300 W
Príkon pre otáčkový stupeň 2 : 350 W
Príkon pre otáčkový stupeň 3 : 430 W
Frekvencia el . siete : 50 Hz
Menovité napätie : 1 x 230-240 V
El . prúd pre otáčky 1 : 1.5 A
El . prúd pre otáčky 2 : 1.75 A
Prúd - otáčky 3 : 2 A
Cos phi pri otáčkovom stupni 1 : 0,87
Cos phi pri otáčkovom stupni 2 : 0,87
Cos phi otáčky 3 : 0,93
Veľkosť kondenzátora - prevádzka : 20 µF/400 V
Krytie ( IEC 34-5 ) : X4D
Trieda izolácie ( IEC 85 ) : H
Motorová ochrana : Kontakt
Teplotná ochrana : externý

Riadiacej jednotky :
Relé : Bez relé
Poloha svorkovnice : 1.30H

iné :
Čistá hmotnosť : 32.7 kg
Hrubá hmotnosť : 33.7 kg
Prepravný objem : 0.043 m3

Obrázky sa môžu líšiť od originálneho produktu/položky.
