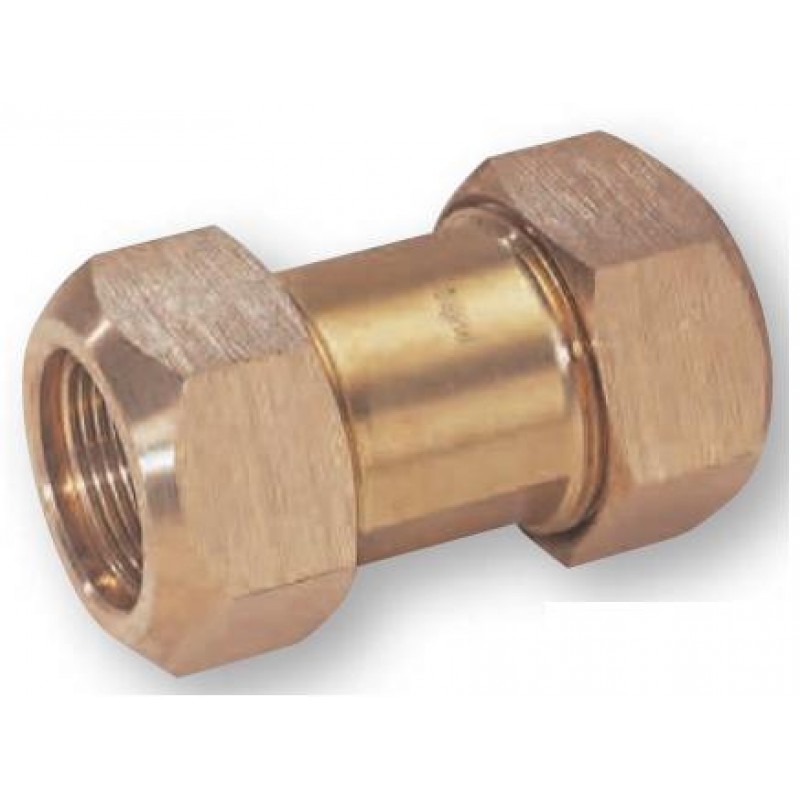

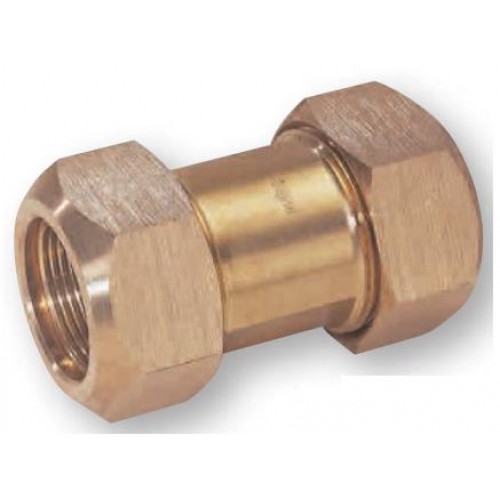

GEBO MO mosadzné svorné spojky 15x15mm 04.310.02.15

Popis

GEBO MO mosadzné svorné spojky 15x15mm 04.310.02.15

Pre medené rúrky: DIN EN 1057 (predtým DIN 1786), DVGW GW392

15 mm-54 mm:
Médium: Voda, stlačený vzduch
Teploty: Voda: do 80 ° C
Pitná voda: Oblasť study vody
Tlaky: Voda PN 10, stlačený vzduch PN 10
Certifikácia:
Voda: Reg.-č.: B-30-00322-09-rev.2

DN 12

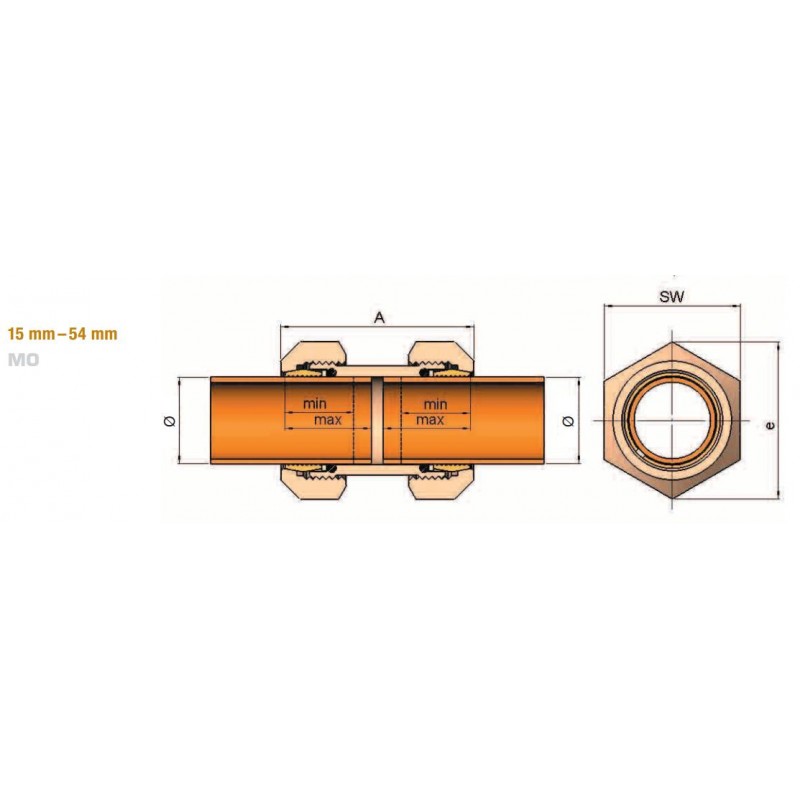

Vonkajší priemer trubky: 15 x 15 mm
Dĺžka: 65 mm

Mosadzné svorné spojky
dôležité poznatky

Používané materiály:
- Teleso šróbenie: Mosadz Cu Zn 40 Pb 2
- Kužeľová matka: Mosadz Cu Zn 40 Pb 2 alebo Cu Zn 39 Pb 3
- Zvierací krúžok: Pozinkovaná oceľ, St 52, DIN EN 10025 popr. mosadz, Cu Zn39Pb 3
- Podložkový krúžok: Pozinkovaná oceľ, St 37-3, DIN 1623-2
- Tesniaci krúžok: NBR (pokiaľ nie je uvedené inak), s nasledujúcimi skúškami: KTW, W 270, EN 681
- Spojovací závit: Podľa ISO 7/1 popr DIN EN 10226-1 (skôr DIN 2999-1)

Oblasti použitia:
Opravy na existujúcom potrubí a nové inštalácie potrubia pre médium voda a stlačený vzduch.

- Mosadzná svorné spojky s vonkajším závitom pre oceľové a medené rúrky: Oceľové rúrky podľa DIN EN 10255 (DIN 2440, 2441), DIN 2442 a EN 10220 rad 1 (DIN 2448-1 a 2458-1).

Typické oblasti použitia:
- Inštalácia pitnej vody
- Rozvody stlačeného vzduchu
- Vykurovacie systémy

- Mosadzná svorné spojky pre medené rúrky s obojstranné svorné spojenie: Medené rúrky podľa DIN EN 1057 (DIN 1786)

Typické oblasti použitia:
- Inštalácia pitnej vody
- Rozvody stlačeného vzduchu

Obrázky sa môžu líšiť od originálneho produktu/položky.
