ELEKTROBOCK R3V Regulátor troj / štvorcestných ventilov 4201

Popis

ELEKTROBOCK R3V Regulátor troj / štvorcestných ventilov

Regulátor troj / štvorcestných ventilov R3V s voľbou druhu regulácie podľa použitého vykurovacieho systému.

Vlastnosti regulátora R3V:

NOVÁ VERZIA 11.03 (V PREDAJI OD 1.11.2014)

VYLEPŠENÁ VERZIA Z HĽADISKA POUŽÍVATEĽSKÉHO NASTAVENIE a POZOR AKO SPÍNACIE PRVOK POUŽTÝ triak (iba pre odporovú a indukčnú záťaž - pre zariadenia bez rozbehového kondenzátora)!

Podľa zvoleného druhu (módu) regulácie je možné, nastavením konštánt, prispôsobiť reguláciu danému systému.
Uplatnenie nájde napríklad v nasledujúcich systémoch
- Jedno a viac okruhové systémy (radiátory, podlahové kúrenie)
- Pre vybíjanie akumulačné nádoby
- Pre kotly na tuhé palivá (regulácia s ohľadom na teplotu spiatočky)
- Kde, zdroj tepla neumožňuje reguláciu podľa vonkajšej teploty (ekvitermická regulácia).


Druhy regulácie:

Regulácia podľa teploty v miestnosti (PI regulácia)
Ekvitermická regulácia s dorovnaním podľa teploty v miestnosti
Ekvitermická regulácia podľa vonkajšej teploty
Regulácia podľa teploty za ventilom
Regulácia podľa teploty spiatočky

Výhody R3V:

7 týždenných programov s 6-timi teplotnými zmenami na deň
dvojriadkový alfa-numerický displej s prehľadnou navigáciou a popisom funkcií
voľba režimu AUTO / AUTO OFF / MANU / MANU OFF
protizámrazová ochrana
automatická ochrana proti vodnému kameňu
krátkodobá zmena teploty
informácie o teplotách na snímačoch, vypočítanej teplote na ventile a orientačná hodnota pozície ventilu v%
napájanie zdrojom 5 V / DC, 500 m A
možnosť pripojenia až 4 teplotných čidiel (2xCT01-10 k, 1xCT02-10k sú súčasťou balenia)
možnosť pripojenia termostatu pre vzdialené ovládanie u regulácie ekvitemní, podľa teploty ventilu a spiatočky
max. zaťaženie výstupov (Imax) je 0.5 A.

Technické parametre:

Napájanie: univerzálny / 5,0 V / 0.5 A, DC (AD05-DIN nie je súčasťou)
Typ termostatu: drôtový
Typ regulácie: PI regulácia / ekvitermickou / podľa spiatočky
Presnosť: 0,5 ° C
Rozmery (dxšxh): 80x110x31 mm
Stupeň krytia: IP20
Pracovná teplota: 0 ° C až 40 ° C
Spínací prvok: triak
Výstup: 0,5 A (iba pre odporovú a indukčnú záťaž)
Max. počet teplotných čidiel: 4 (pre teplotné čidlá / termostaty)
Rozsah nastaviteľné teploty: 2 ° C až 99 ° C
Spotreba: 1 VA

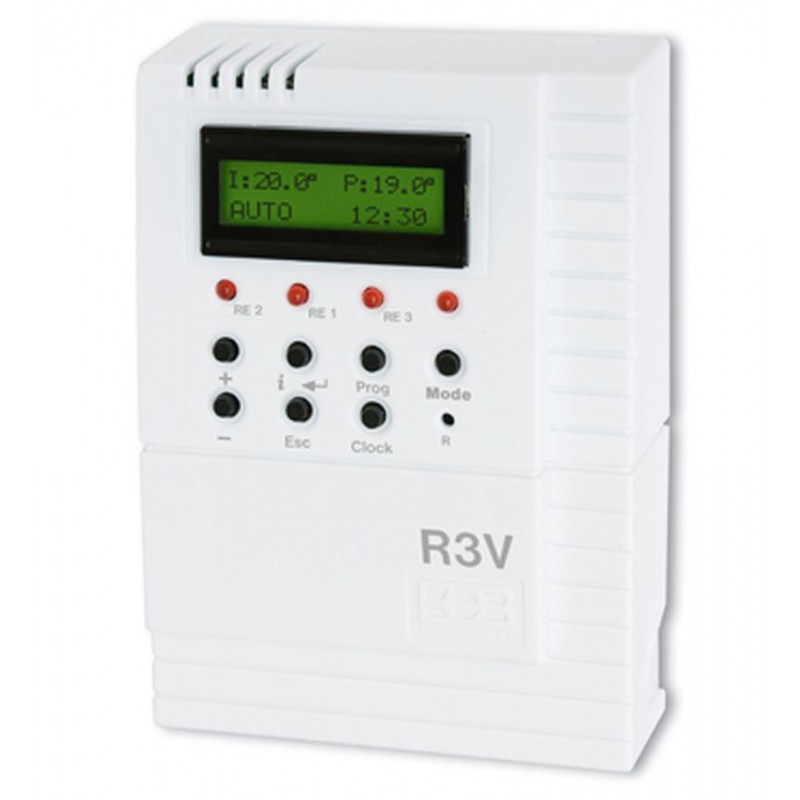

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
