DRAŽICE Solárny komplet DZD S 200 bez zásobníka (OKC 200) 106010202

Popis

DRAŽICE Solárny komplet DZD S 200 bez zásobníka (OKC 200) 106010202

Technické parametre DZD S 200:
Solárny panel: 2 ks DZ 3000 S
Solárny regulátor: DX4101
Čerpadlová jednotka: REGUSOL II L130
Expanzná nádoba: 12 litrov
Teplonosná kvapalina Thesol: 25 litrov

Komplet ďalej obsahuje spojovací materiál pre pripojenie kolektorov, kotevný systém pre upevnenie kolektorov na šikmú strechu a 30 metrov nerezového izolovaného potrubia.

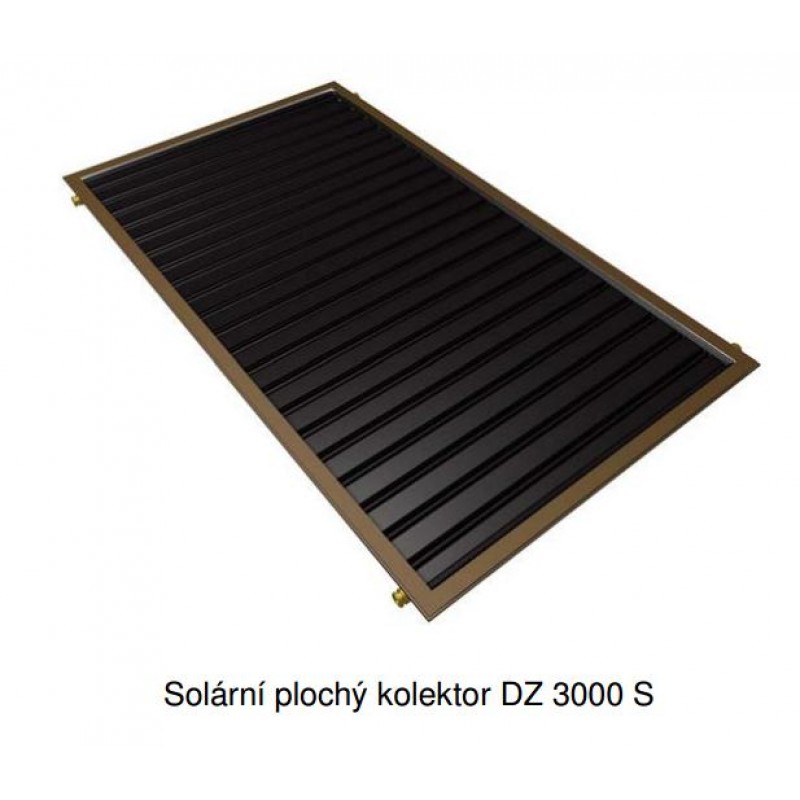

Solárny panel DZ 3000 S
Popis: Plochý kolektor, určený pre solárne systémy s obehovým čerpadlom. Inštaluje sa vo vertikálnej polohe. Kolektory sa spájajú paralelne, maximálne 10 kolektorov v jednom rade. Dodáva sa s prírubovými vývodmi. Kolektory sa pripájajú k hydraulickému okruhu
rýchlospojkami priemer 26 mm.

Konštrukcia: Kompaktná lisovaná skriňa z Al-Mg plechu, v ktorej je upevnené bezpečnostné solárne sklo pomocou zasklievacieho rámu z nekorodujúcich hliníkových profilov.

Absorbér: Tvarovaný hliníkový plech so selektívnou konverznou vrstvou, ktorý obopína meander z medenej trubičky.

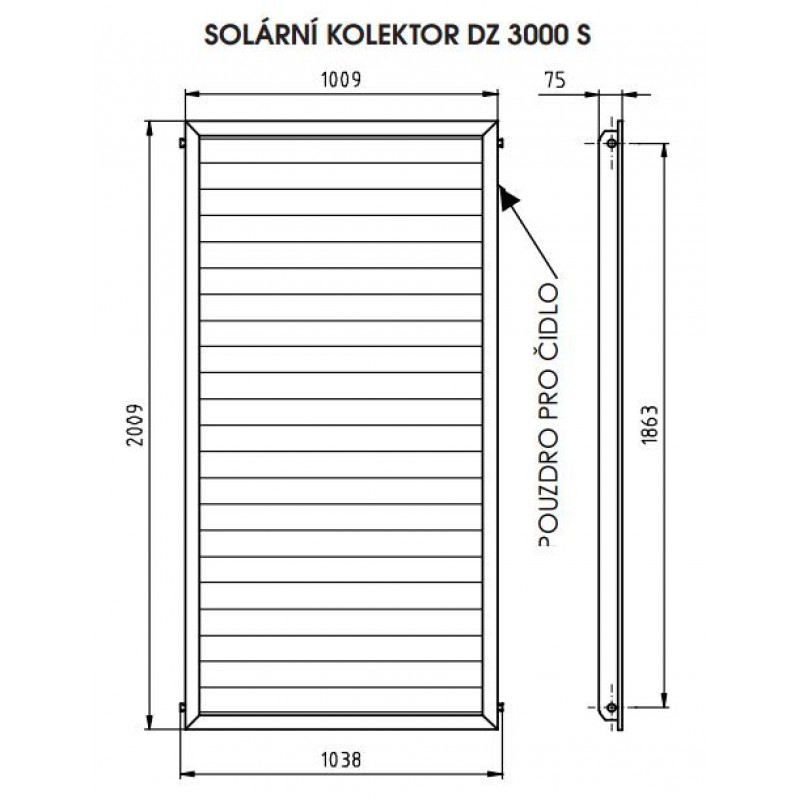

Technické parametre DZ 3000 S:
Pôdorysná plocha: 2,03 m2
Absorpčná plocha: 1,78 m2
Spojovací rozmer: 1 040 × 2 040 mm
Hmotnosť: 36 kg
Obsah kvapaliny: 1,6 l
Max.přetlak teplonosnej kvapaliny: 600 kPa
Doporučený prietok teplonosnej kvapaliny: 30-100 l / h na jeden kolektor
Pripojovacie vývody: prírubové pr. 26 mm
Jímka teplotného snímača: pre sensor pr. 6 mm
Krycie sklo: solárne bezpečnostné, hrúbka 4 mm
Skriňa kolektora: výlisok z Al-Mg plechu
Tepelná izolácia: minerálna vlna
Selektívne konverzný vrstva: Aloxi (čierny)
Solárne absorbivita AM1.5: 95%
Solárne emisivita 82%: 13%
Optická účinnosť: 81%
Doporučená pracovná teplota: do 100 ° C
Stagnačná teplota (pri žiarení 1000 W/m2 a teplote okolia 30 ° C): 170 ° C
Minimálny ročný energetický zisk z 1m2 plochy kolektora: 525 kWh / m ^ 2roky
Lineárny súčiniteľ tepelnej straty kolektora a1: 4,843 W/m2.K
Kvadratický súčiniteľ tepelnej straty kolektora a2: 0,0185 W/m2.K2

Čerpadlová jednotka REGUSOL
Solárna inštalačná jednotka REGUSOL II. - Dvojvětvová je určená pre nátokovú (hnacie) a vratnú vetvu primárneho okruhu v solárnych zariadeniach pracujúcich so slnečnými kolektormi na ohrev pitnej vody. SIJ zabezpečuje obeh teplonosnej kvapaliny, meranie a regulovanie prietoku, uzatvorenie, dodržiavanie max pretlaku a kontrolu solárneho okruhu. Má tepelno-izolačné obal a je určená na montáž na stenu.

Technické parametre REGUSOL II:
Maximálny pretlak: 600 kPa (6 bar)
Prevádzkový pretlak: 70 kPa + hydrostatická výška systému (1m = 10kPa) pri 20 ° C
Pretlak plynu expanznej nádoby: hydrostatická výška systému (1m = 10kPa)
Maximálna prevádzková teplota: 120 ° C
Poistný ventil: 600 kPa (6 bar)
Prietokomer: 2 - 15 l / min (odčítanie na hornej hrane plaváku)
Pripojenie na primárny okruh: Zverné šróbenie pre Cu tubky pr.22 × 1, resp. 18 × 1 mm
Obehové čerpadlo Grundfos: UPS 25-60
- Napájanie: 230V/50Hz
- Príkon 1.stupeň: 45 W
- Príkon 2.stupeň: 65 W
- Príkon 3.stupeň: 90 W
- Max.dopravná výška: 6 m
- Max dopravované množstvo: 4,5 m3 / h

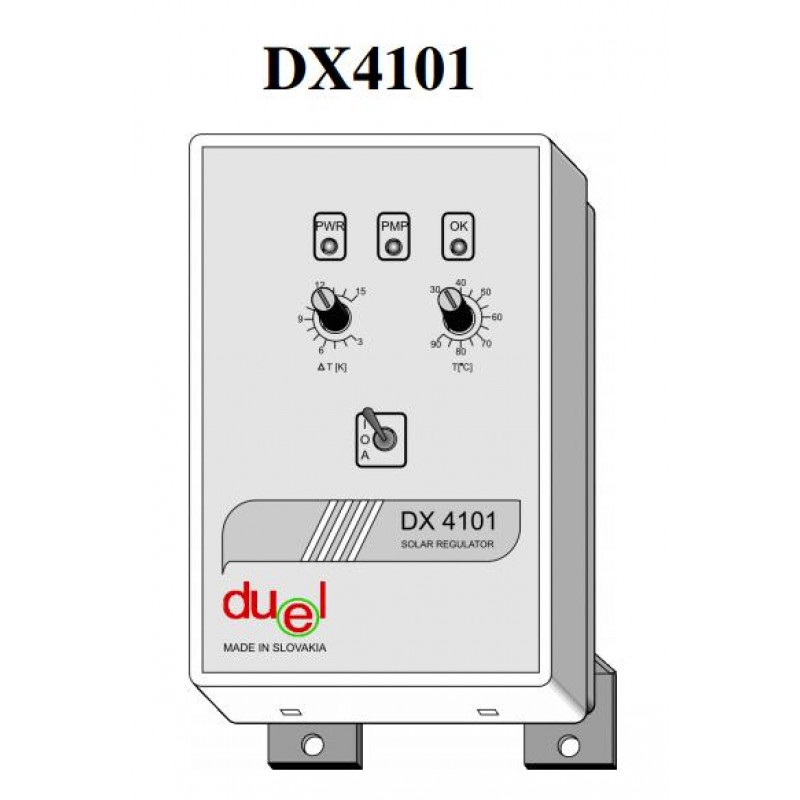

Solárny regulátor DX4101
Solárny regulátor teploty DX4101 je určený pre použitie v jednoduchých systémoch solárneho ohrevu teplej vody, ktorý sa skladá zo zostavy solárnych kolektorov, zásobníka teplej vody s výmenníkom a obehového čerpadla. Zaručuje automatickú reguláciu ohrevu vody v zásobníku na požadovanú teplotu.

Technické parametre DX4101:
Napájacie napätie: 230V/50Hz
Maximálny príkon: 230V
Výstupné napätie na výstupoch X: 230V/50Hz
Prúdové zaťaženie na výstupoch X: 1A (prepínací kontakt)
Rozmery regulátora: 125 × 83 × 55 mm
Max.přetlkak teplonosnej kvapaliny: 600 kPa
Rozsah nastavenia požadovanej teploty: T = +30 až +90 ° C
Rozsah nastavenia teplotného spádu: T = 3 až 15 K
Jímka teplotného snímača: pre sensor pr. 6 mm
Teplotná hysterézia regulácie: 2 K
Časová hysterézia regulácie: 30 s
Presnosť merania: ± 1,5 ° C
Snímača teploty S1, S2: 2 x DX1083

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
