DRAŽICE OKCV 200 NTR Ohrievač nepriamovýhrevný vodorovný s konzolami 110760811

Popis

DRAŽICE OKCV 200 NTR Ohrievač nepriamovýhrevný vodorovný s konzolami 110760811

Vodorovné 0,6 MPa - plocha výmenníka 0,75 m2
Nepriamovýhrevný smaltovaný ohrievač v objeme 200 litrov.

Objem: 200 l
Hmotnosť: 80 kg
Teplosmenná plocha: 0,75 m2

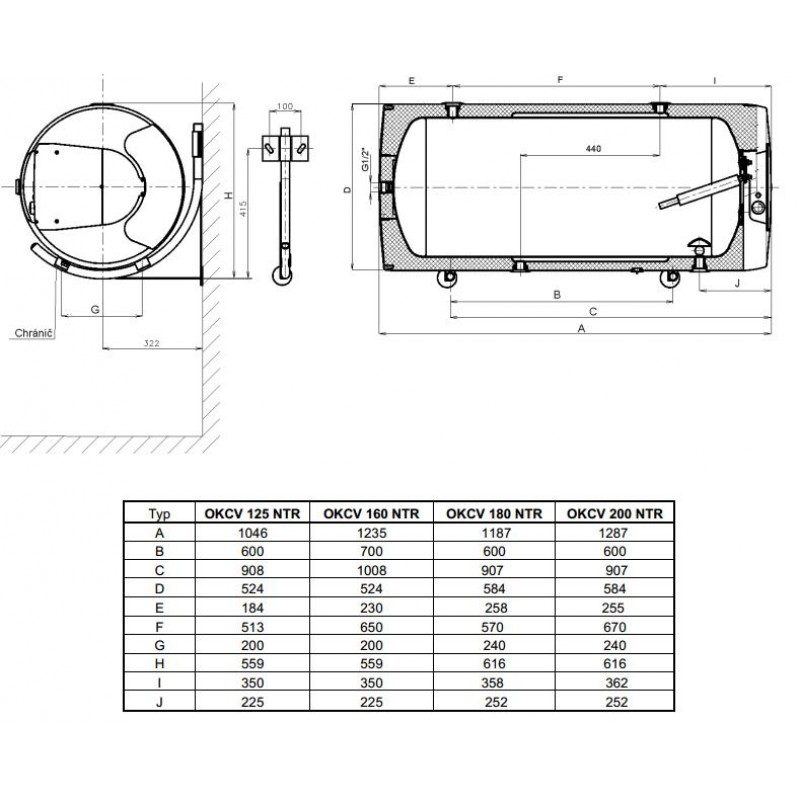

Dĺžka ohrievača: 1 300 mm
Priemer ohrievača: 584 mm
Maximálny prevádzkový tlak nádoby: 0,6 MPa
Maximálny prevádzkový tlak výmenníka: 0,4 MPa
Pripojenie TUV.: JS 3/4 "
Pripojenie vykurovacej vody: JS 3/4 "
Rozsah nastavenia: do 80 ° C
Odporúčaná teplota TÚV: 60 ° C
Elektrické krytie: IP44
Pripojovacie napätie: 1 P-EN AC 230 V/50 Hz
Menovitý tepelný výkon pri teplote vykurovacej vody 80 ° C a prietoku 310 l / hod: 11 000 W
Doba ohrevu výmenníkom z 10 ° C na 60 ° C: 72 min.
Menovitý tepelný výkon pri teplote vykurovacej vody 80 ° C a prietoku 720 l / hod: 18 000 W
Doba ohrevu výmenníkom z 10 ° C na 60 ° C: 43 min.
Tepelné straty: 1,4 kWh/24 hod
TÚV - teplá úžitková voda.

Nepriamovýhrevné smaltované ohrievače v objemoch 125-200 litrov s vodorovnou pracovnou polohou je možné umiestniť na stenu pomocou dodávaných konzol alebo na vhodnú vlastnú konštrukciu. Nemajú elektrický ohrev.

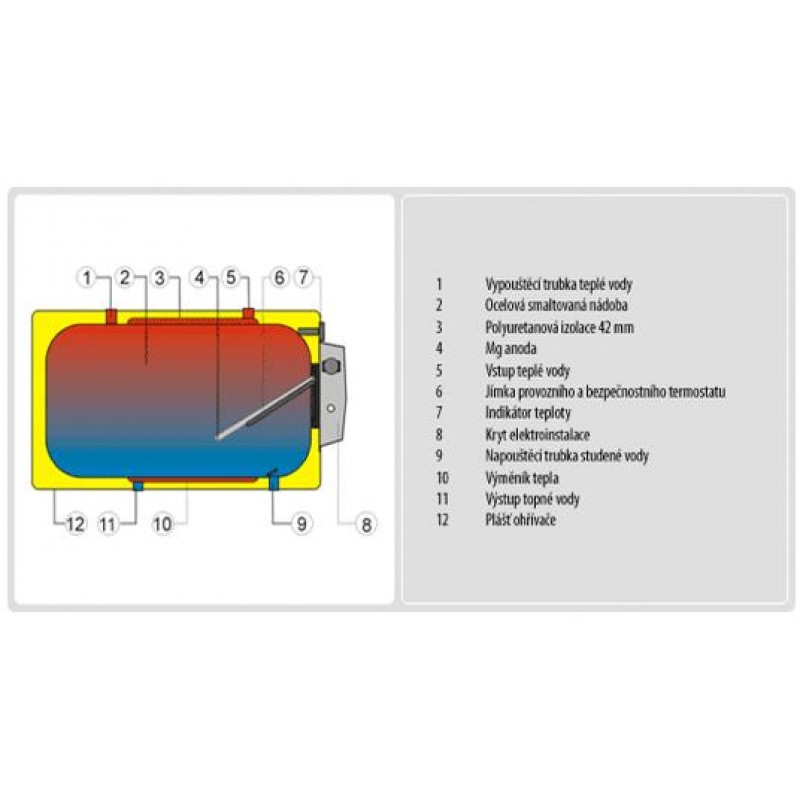

Ohrievač je napojený na externý teplovodný zdroj s max teplotou 110 ° C a tlaku 0,4 MPa. Ohrev zaisťuje výkonný dvojplášťový výmenník vrstvením teplej vody. Výmenník ohreje najprv vodu v hornej časti nádoby a potom ohrieva spodné vrstvy objemu.Tento spôsob postupného ohrevu je vhodný zvlášť k samotiažnym ústredným vykurovaním a malým samotiažnym solárnym systémom. Pre reguláciu teploty TUV je možné využiť termostat pre ovládanie uzavieracieho dvojcestného ventilu, trojcestného ventilu alebo obehového čerpadla s napätím 230 V/50 Hz. Poistný ventil je súčasťou dodávky.

Najčastejšie využitie
Široké využitie k ohrevu TUV vykurovacou vodou v systémoch sa samotiažnym a núteným obehom vykurovacej vody a malých solárnych zariadeniach.

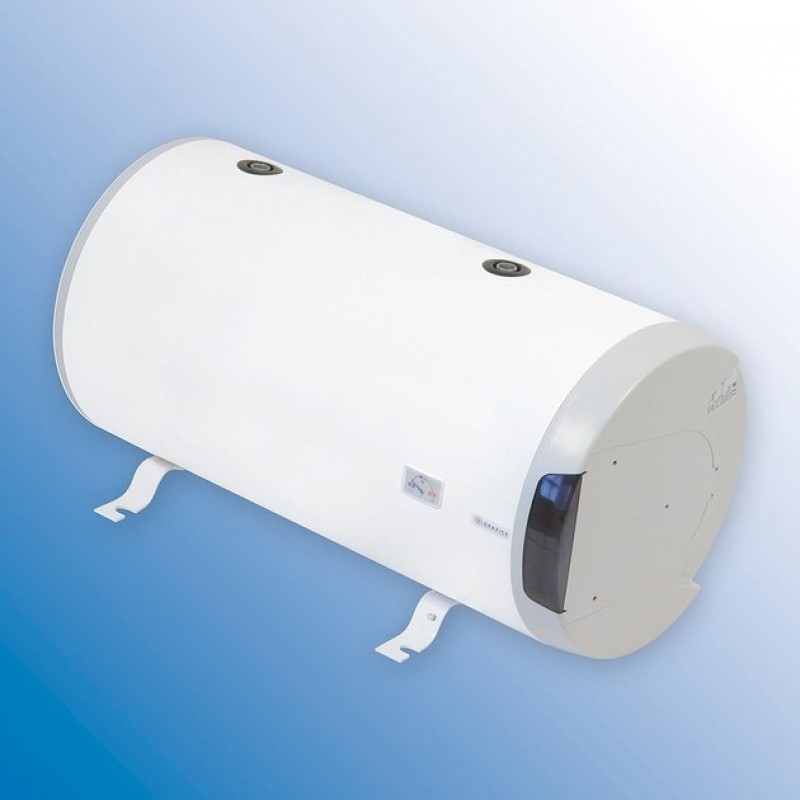

ILUSTRAČNÉ FOTO

Obrázky sa môžu líšiť od originálneho produktu/položky.
