BAZÁR WILO Rain3 -45 EM zariadení na využitie dažďovej vody 2551473 PO SERVISE, POUŽITÉ!!

Popis

  Wilo-RAIN3 je zariadenie na využitie dažďovej vody na úsporu pitnej
  vody pre zásobovanie vodou napríklad do WC nádržiek alebo na
  zavlažovanie záhrad. Vďaka svojej kompaktnej štandardizovanej
  konštrukcii podľa EN 1717 a DIN 1989 a tiež veľkému počtu možností
  pripojenia hydrauliky je každá nová inštalácia, resp. každá výmena
  jednoduchšia a rýchlejšia. Intuitívne rozhranie dotykového LCD v
  kombinácii s množstvom funkcií smart, ako sú rutinné postupy
  vlastnej ochrany, zabezpečujú okrem toho komfortnú obsluhu a
  vysokú spoľahlivosť.
Osobitosti/prednosti výrobku:
- Jednoduchá inštalácia vďaka systému so zástrčkou a kompaktnej
  konštrukcii s rôznymi možnosťami pripojenia hydrauliky
- Komfortné ovládanie a jednoduché funkcie nastavenia vďaka
  jedinečnej kombinácii intuitívnej obsluhy dotykovej obrazovky LCD a
  množstva funkcií
- Vysoká úroveň spoľahlivosti vďaka integrovaným rutinným postupom
  vlastnej ochrany
- Hygienická bezpečnosť prostredníctvom nátokovej nádrže s
  bezpečnostným zariadením podľa DIN 1989 a EN 1717
- Jednoduchá údržba s priamym prístupom k prvkom systému
- Tichá prevádzka pre inštaláciu v blízkosti obydlí
Vybavenie/funkcie:
  Modul v kompaktnej konštrukcii, pripravený na okamžité zapojenie,
  ktorý sa skladá z:
- Samonasávacie odstredivé čerpadlo HiMulti 3 P, namontované na
  základovom ráme s tlmičmi chvenia
- 11 l nátoková nádrž pre doplňovanie čistej vody s plavákovým
  ventilom
- 3-cestný ventil
- Kryt na prednej a zadnej strane
- prípojka na strane výtlaku, hadica Rp 1"
- prípojka na strane sania, hadica Rp 1"
- Prípojka na mestskú sieť zásobovania vodou R 3"
- 1,5 m pripojenie na sieť a zástrčka
- Snímač výšky hladiny 4 - 20 mA s 20 m káblom na monitorovanie
  výšky hladiny dažďovej vody v zásobnej nádrži
- Snímač tlaku 4 - 20 mA
- Snímač prepadu nainštalovaný v nátokovej nádrži
- Akustický alarm
- Disponibilný beznapäťový kontakt pre voliteľný externý alarm alebo
  poruchové hlásenie
- Elektronický riadiaci prístroj s farebnou dotykovou obrazovkou LCD
Ovládanie/displej:
- Displej na farebnej dotykovej obrazovke LCD
- Permanentná indikácia stavu naplnenia cisterny, tlaku zariadenia na
  strane výtlaku, stavu prevádzky riadiaceho rozhrania
- Protokolovanie posledných 10 porúch
Riadenie:
Plne automatická regulácia:
- Samonasávacie odstredivé čerpadlo HiMulti 3 P
- Nastaviteľný uvoľňovací tlak
- Prevádzkový režim zariadení (manuálny alebo automatický)
- prepínanie 3-cestného ventilu medzi prevádzkou pre dažďovú vodu a
  mestskú sieť zásobovania vodou
- Monitorovanie stavu hladiny cisterny
- Rozpoznanie prepadu nátokovej nádrže
- Ochrana čerpadla proti chodu nasucho
- Samonasávacia podpora
- Automatická regenerácia vody nátoková nádrž
- Prevádzkové a poruchové hlásenia
- Voliteľne externý alarm alebo poruchové hlásenie
- Voliteľné ponorné čerpadlo (cisternové čerpadlo)
Monitorovanie:
- Výška hladiny dažďovej vody v zásobnej nádrži vďaka snímaču výšky
  hladiny 4 - 20 m
- Aktuálny zásobovací tlak
- Ochrana čerpadla proti chodu nasucho
- Monitorovanie celistvosti kábla snímača
- Ochrana napájania čerpadla napätím zo siete prostredníctvom ističa
  vedenia
- Prepad nátokovej nádrže
Rozhrania:
- Relé pre voliteľné ponorné čerpadlo
- Disponibilný beznapäťový kontakt pre externý alarm alebo poruchové
  hlásenie na riadiaci systém budov
- Beznapäťový kontakt pre snímač na rozpoznanie prepadu alebo
  spätného vzdutia
Voliteľné príslušenstvo:
- Cisternové čerpadlo, na prekonanie úbytku tlaku v dôsledku vysokého
  odstupu nasávania (podľa inštalácie) možno nasadiť ponorné
  čerpadlo v zásobníku na dažďovú vodu.
- Externý alarm
- Snímač na rozpoznanie prepadu alebo spätného vzdutia
Hydraulické údaje:
- Maximálny prevádzkový tlak PN: 8 bar
- Výtlačné hrdlo: G 1
- Sústava na doplňovanie -
- Prietok max. Qmax: 6,0 m3/h
- Optimálny prietok Qopt: 3,8 m3/h
- Max. dopravná výška Hmax: 51,7 m
- Optimálna dopravná výška Hopt: 36,42 m
- Min. teplota média Tmin: 3 °C
- Max. teplota média Tmax: 30 °C
- Teplota okolia min. Tmin: 5 °C
- Max. teplota okolia Tmax: 40 °C
Údaje o motore:
- Pripojenie na sieť: 1~230 V, 50 Hz
- Výkon hriadeľa P2 (Q = max.) zvoleného vyváženého obežného kolesa
  * počet čerpadiel: 800 W
- Menovité otáčky n: 2900 1/min
- Menovitý prúd IN: 4,6 A
- Druh ochrany motora: X4
- Izolačná trieda: F
Materiály:
- Teleso čerpadla: PA6T/6I-GF40
- Obežné koleso: PPE/PS-GF30
- Hriadeľ ušľachtilá oceľ
- Hriadeľové tesnenie: BVPFF
- Materiál stupňovej komory: PPE/PS-GF30
Montážne rozmery:
- Brutto objem nádrže V: 10 l
- Hrubý objem membránovej expanznej tlakovej nádoby V 0 l
- Potrubná prípojka na nasávacej strane: G 1
- Potrubná prípojka na strane výtlaku: G 1

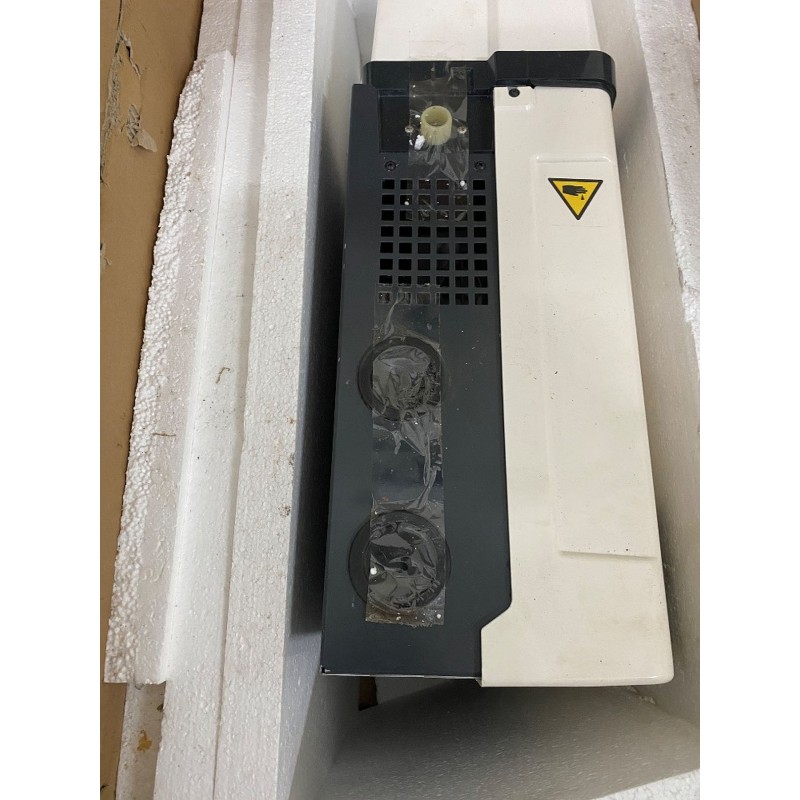

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
