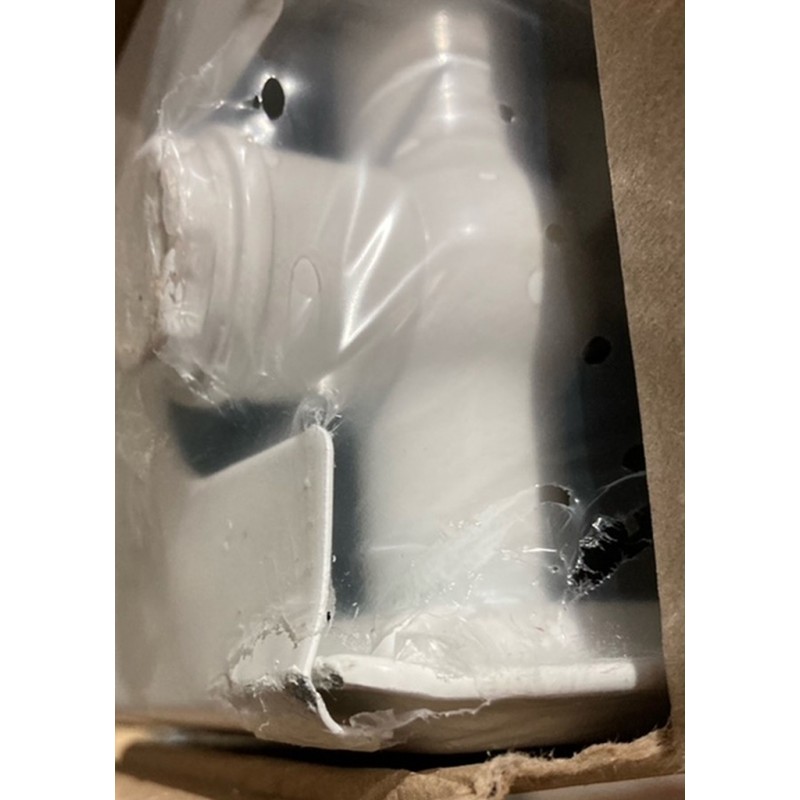

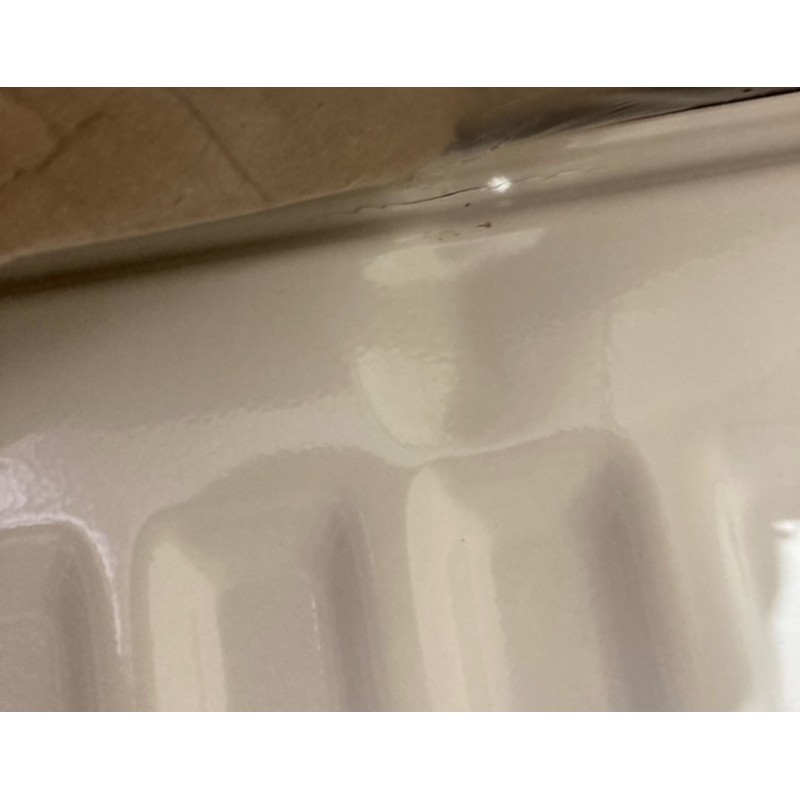

BAZÁR Kermi Therm X2 Profil-Kompakt panelový radiátor 22 300/1200 FK0220312 POŠKODENÝ!!

Popis

Therm X2 Profil-kompakt 22 - otopné těleso dvoudeskové, dvě rozšířené přestupní plochy

• Profilované deskové otopné těleso s možností pravého nebo levého bočního připojení.
• Těleso je vyrobeno z ocelového plechu tl. 1,25 mm.
• Typy 11-33 mají boční a horní zakrytování.

Na zadní straně jsou přivařeny upevňovací lamely
• 4 ks pro délky do 1600 mm (včetně)
• 6 ks pro délku 1800 mm a větší.

Součástí dodávky tělesa je upevňovací sada (závrtné konzole + příslušenství).

Technické parametry:
• Materiál: ocelový plech St 12.03, tl. 1,25 mm
• Nejvyšší přípustný provozní přetlak: 1.0 MPa
• Nejvyšší přípustná provozní teplota: 110 °C

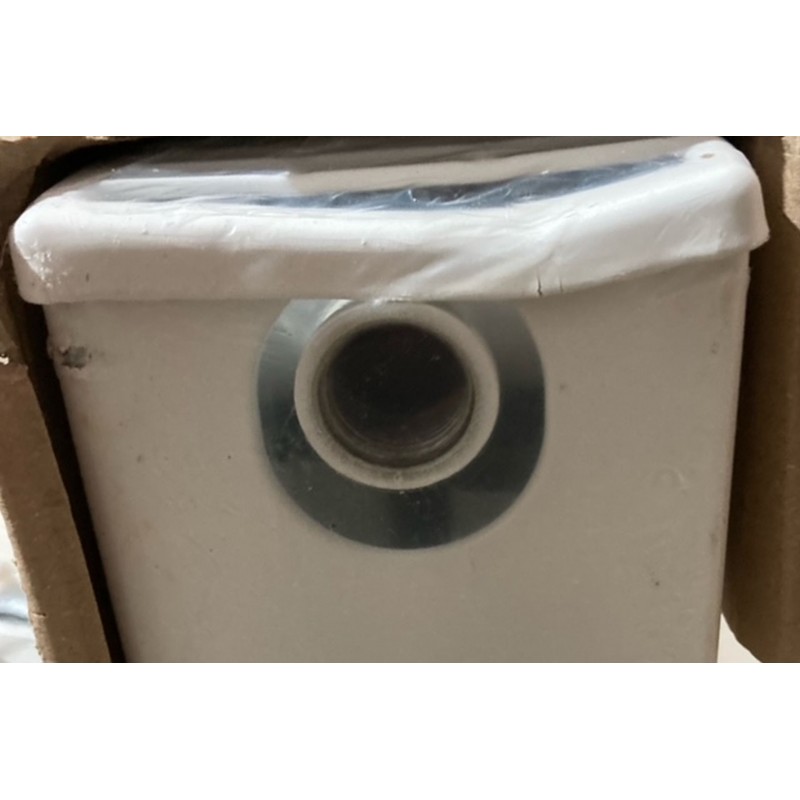

• Připojovací závit: 4 x G1/2'' vnitřní
• Způsob připojení: boční pravé / levé
• Součinitel odporu: T=2,500 (DN 15)
• Teplotní exponent: n = 1,2776
• Teplotní spád: 75/65/20 °C
• Hmotnost tělesa = 17,300 kg/m
• Vodní objem = 3,600 l/m
• Přestupní plocha = 3,520 m2/m
• Hloubka B: = 100 mm
• Připojovací rozteč h: =H-54 mm

• Výška: 300 mm
• Délka: 1200 mm
• Tepelný výkon Q: 1151 W
• Vodní objem: 4,32 l

ilustrační foto


1063/5000
Therm X2 Profil-kompakt 22 - vykurovacie teleso dvojdoskové, dve rozšírené prestupné plochy

• Profilované doskové vykurovacie teleso s možnosťou pravého alebo ľavého bočného pripojenia.
• Teleso je vyrobené z oceľového plechu hr. 1,25 mm.
• Typy 11-33 majú bočné a horné zakrytovanie.

Na zadnej strane sú privarené upevňovacie lamely
• 4 ks pre dĺžky do 1600 mm (vrátane)
• 6 ks pre dĺžku 1800 mm a väčšie.

Súčasťou dodávky telesa je upevňovacia sada (závrtné konzola + príslušenstvo).

Technické parametre:
• Materiál: oceľový plech St 12.03, hr. 1,25 mm
• Najvyšší prípustný prevádzkový pretlak: 1.0 MPa
• Najvyššia prípustná prevádzková teplota: 110 ° C
• Pripojovací závit: 4 x G1 / 2 '' vnútorné
• Spôsob pripojenia: bočné pravé / ľavé
• Súčiniteľ odporu: T = 2,500 (DN 15)
• Teplotné exponent: n = 1,2776
• Teplotný spád: 75/65/20 ° C
• Hmotnosť telesa = 17,300 kg / m
• Vodný objem = 3,600 l / m
• Výmenná plocha = 3,520 m2 / m
• Hĺbka B: = 100 mm
• Pripojovacie rozteč h: = H-54 mm

• Výška: 300 mm
• Dĺžka: 1200 mm
• Tepelný výkon Q: 1151 W
• Vodný objem: 4,32 l

ilustračné foto

Obrázky sa môžu líšiť od originálneho produktu/položky.
